數控液壓機是由什么組成的?它是這樣運作的!

作者:admin人氣:發表時間:2021-12-16 17:56:45

    數控液壓機機身結構為三梁八柱,主承重分為八柱,受力均勻,機身變形;滑塊四柱導向,稀油潤滑。該設備電源機構位于機身右側,液壓系統配有大直徑二通插入閥,電控系統由PLC控制,操作面板置于右油箱前的電控柜上。裝置有三種工作方式:調節、手動、半自動。根據工藝要求,設備的工作壓力、速度、行程尺寸可在規定范圍內手動調節。那么數控液壓機是由什么組成的?它是這樣運作的!一起來看看!



數控液壓機是由什么組成的?

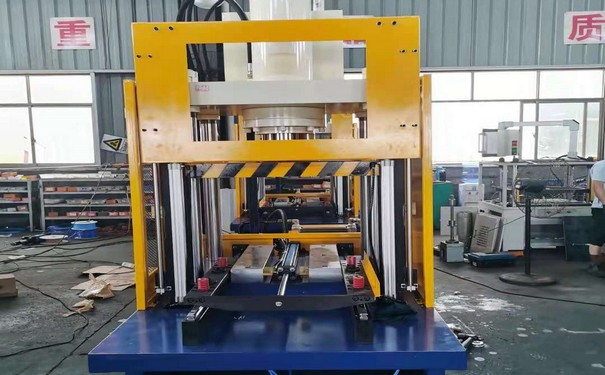

    1、數控液壓機機體包括上梁、滑塊、臺面、立柱、緊固螺母、調整螺母。上梁、臺面是由8根立柱和16個緊固螺母構成固定框架。通過調整螺母及固定于上端的緊固螺母來調整機器精度;瑝K和主缸活塞通過法蘭和螺桿連接,靠四個柱子上下運動;瑝K帶有導向套;瑝K、臺面上都有T型槽,模用M24螺絲固定。


    2、數控液壓機柱塞缸,缸體與上梁之間有螺絲固定。在主缸尾設置有一充液閥,在主缸中設置柱塞,采用雙向組合密封,確保在高壓下油缸不泄漏。


    3、數控液壓機由閥體、活塞、主閥芯、卸載閥芯等組成,與液控單向閥類似;瑝K快速下落時,抽出的油不能及時供給主缸上腔,造成負壓,使主閥吸吸,大量的油進入主缸的上腔。逆向時,主閥芯被控油開啟,主缸中有大量的油返回充液缸。


    4、數控液壓機頂出筒安裝在基座上,工作臺、下頂板布置在頂部,T形槽布置在工作臺上,其大小與滑塊相同。所設計的頂面板尺寸為1590mm*510mm,可以滿足大部分用戶使用需求。頂油缸回水后,機油經充液閥回油罐,提高工作效率。



數控液壓機運作:


    1、數控液壓機迅速下降,迅速下降時,電磁鐵IYA啟動,導閥3與主缸換向閥7左位進入系統,開啟液控單向閥I2。當主5缸快速下降時,主活塞在自重作用下迅速下降。這時液力泵的流量很少,不能補充主缸上腔的空隙,造成上腔真空。氣壓作用下,水壓機頂部的灌裝箱6將液控單向閥II打開,給主缸上腔加滿油,使其注滿油,使主缸活塞下降到與工件接觸時立即加壓。


    2、與工件接觸,滑塊16與工件慢慢加壓,阻力增加。這時,主缸5上腔壓力迅速升高,液控單向閥I1關閉。這時,只有液壓泵繼續向主缸的上腔輸送高壓油,推動活塞緩慢下落,對工件施加壓力。壓力速度只取決于液壓泵的流量,油量隨迅速下降而變化。


    3、保壓延遲:當主缸上腔油的壓力達到預定值時,壓力繼電器8發出信號切斷電磁鐵IYA,主缸先導閥3和主缸換向閥7恢復中,主缸上下油腔恢復。液力泵卸油,系統無油流動。本實用新型的單向閥I3通過高壓油自動關閉,使主缸上腔進入保壓狀態。通過壓力繼電器8控制保壓時間,0~24分鐘可調。


    4、泄壓,在到達預設壓力保護時間后,時間繼電器發出信號,2YA接通主缸導閥3右接通系統,在到達預設壓力保護時間后,時間繼電器發出信號,使主缸換向閥7也可以通過系統的壓力釋放閥9。這時,打開液控單向閥I1,將主缸上腔的所有排油口全部排放回充液箱6。如果灌裝箱6的液位超過預定位置,多余的油就會(huì )從溢流管排放到主艙。



    上面便是關于數控液壓機是由什么組成的?它是這樣運作的內容,想要了解更多行情,可以關注我們下期文章更新!
